产品描述
动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品,是动态平衡和电动调节一体化的产品。
工作原理

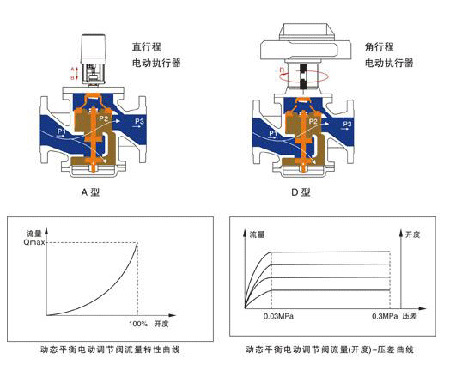

如下图所示,在系统负载波动较大的变量系统中,当系统压力变化时,动态平衡电动调节阀两端的压差(P2-P3)也随之变化:
(1)当进口压力P1升高时,(P2-P3)增大,这时电动阀阀芯向上运动,使P1、P2间开度降低;当进口压力P2降低时,(P1-P2)减小,这时电动阀芯向下运动,使P1、P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种动态平衡电动调节阀的抗干扰能力强,具有动态平衡的功能。
(2)当直行程电动执行器接收到控制信号使阀轴延A-B向山下运动(或角行程电动执行器接收到控制信号使阀轴延R向旋转)时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水量都是一定的,并且电动调节阀实际流量特性曲线与其理想的流量特性曲线是一致的,没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。

材质
阀体:球墨铸铁
阀轴、阀套、阀芯:不锈钢
支架:铝合金或不锈钢
驱动器外壳:铝合金

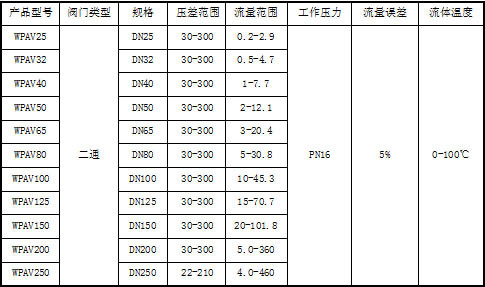

技术参数
工作电源:24VAC/50Hz
输入信号:0-10VDC/4-20mA
输出信号:0-10VDC/4-20mA

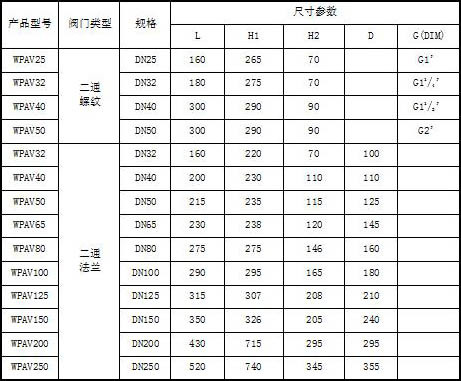

外形尺寸
