WRA3-105D

直流大扭矩控制球阀

所属分类：

控制球阀

客户需求

产品描述

　　本系列直流快速电动控制球阀是由WRA3-...系列大扭矩直流电机驱动的执行器和W8BV...系列的锻造黄铜阀体组成。具有工作稳定稳定、效率高、扭矩大等优点。可广泛应用于中央空调系统、供暖系统、水处理设备、在工业自动化领域中的水流控制，起到浮点调节、开/关的快速控制。

应用:
中央空调系统
供暖系统
水处理系统
工业设备等
太阳能系统

技术数据:
阀体:
介质:冷/热 水，50%乙二醇                       介质温度: 2°C...90°C
压力等级: PN20                              管连接:内螺纹
环境温度: −5…+60°C；0…90%RH                   尺寸: 1/2’’ -2’
球阀种类: 2通、3通                           流量特性: 等百分比，开关

驱动器：
外壳材料：PC
转轴材料：POM 或 不锈钢304
供电电源：180～250VAC
行程时间: 10～35s
防水等级: IP67
最大扭矩：6N.m

阀体规格参数表:

型号



口径

Inch

Kvs(m3/h)

△Pvmax

(MPa)

△Ps

(KPa)

W8BV215

2-way

DN15

1/2”

4.0

2.5Mpa

1400

W8BV220

2-way

DN20

3/4”

6.3

2.5Mpa

1400

W8BV225

2-way

DN25

1”

10

2.5Mpa

1400

W8BV232

2-way

DN32

11/4”

16

2.5Mpa

1400

W8BV240

2-way

DN40

11/2”

25

2.5Mpa

1400

W8BV250

2-way

DN50

2”

40

2.5Mpa

1400

W8BV315

3-way

DN15

1/2”

4.0

2.5Mpa

1400

W8BV320

3-way

DN20

3/4”

6.3

2.5Mpa

1400

W8BV325

3-way

DN25

1”

10

2.5Mpa

1400

W8BV332

3-way

DN32

11/4”

16

2.5Mpa

1400

W8BV340

3-way

DN40

11/2”

25

2.5Mpa

1400

W8BV350

3-way

DN50

2”

40

2.5Mpa

1400

驱动器参数表：

型号

控制方式

电压

扭矩 (N.m)

开关时间 (s)

WRA3-105D

On/off

24VDC

6

10-35

WRA3-205D

ON/off

12VDC

6

10-35

WRA3-305D

On/off

3VDC

6

10-35

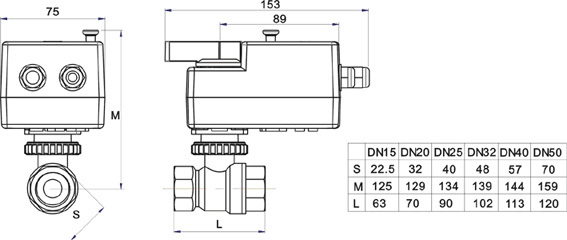

尺寸

接线图
本系列直流电动球阀采用以上两种接线方式，均可以正常工作。

重量和包装
驱动器
每只净重：0.74KG/只
每只毛重：0.79KG/只
每只包装尺寸：160mm*108mm*88mm
