自控产品

WRA3-S

快速调节型控制球阀

所属分类：

控制球阀

客户需求

产品描述

简介：

　　快速控制球阀分为模拟量控制球阀和浮点控制球阀两种，由进口步进电机驱动的WRA3-...S型执行器和W8BV...系列的锻造黄铜阀体组成。驱动器内部是由高速微处理IC控制，专业PWM驱动IC驱动进口电机转动。具有启动扭矩大、运行速度且稳定、效率高、精度高等优点。并且，具有自动保护功能。具有优良的截止性能、流通量大、不堵塞、压力损失小的、双位置式的冷热水用控制球阀。

应用：

中央空调系统

供暖系统

水处理设备

工业设备

特点：

○ 良好的扭矩特性曲线。启动扭矩超大，运行速度快而稳定，精度高。完全解决球阀长期不工作而启动不顺畅的问题。

○ 采用高速微处理IC控制，专业PWM驱动IC驱动，进口电机带动减速箱转动。

○ 大模数金属齿轮多级传动,运行平稳,噪音小。

○ 开关时间最快达8s,开关时间不会随负载变化而变化.能精确快速地进行比例积分调节控制。

○ 内置限位开关,到位后,电机自动停止,功率消耗低.

○ 驱动器和阀体之间采用螺纹连接，安装方便.

○ 转动轴不锈钢304或POM可选.

○ 防护等级IP67.

○ 具有良好可靠性和使用寿命。使用寿命大于6万次

技术数据:

阀体:

介质:冷/热水，50%乙二醇介质温度: 2°C...90°C

压力等级：PN20 管连接:内螺纹

环境温度：−5…+60°C；0…90%RH 尺寸: 1/2’’ -2’

球阀种类：2通、3通流量特性: 等百分比、开/关

驱动器：

外壳材料：PC

转轴材料：POM 或不锈钢304

供电电源：24VAC/DC

行程时间：8s/2N.m；20s/6N.m；48s/10N.m

防水等级：IP65

噪音：45dB

寿命：50000次

扭矩特性曲线和球阀特性相符

可以根据客户要求，定制485，MODBUS型电动球阀。

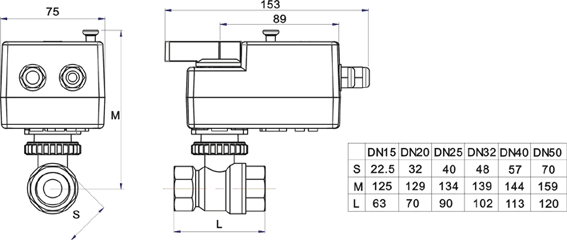

匹配的球阀阀体规格参数：

阀体型号	描述	口径	尺寸	Kvs	△Pvmax (MPa)	△Ps (KPa)
W8BV215	2-way	DN15	1/2”	4.0	2.5Mpa	1400
W8BV220	2-way	DN20	3/4”	6.3	2.5Mpa	1400
W8BV225	2-way	DN25	1”	10	2.5Mpa	1400
W8BV232	2-way	DN32	11/4”	16	2.5Mpa	1400
W8BV240	2-way	DN40	11/2”	25	2.5Mpa	1400
W8BV250	2-way	DN50	2”	40	2.5Mpa	1400
W8BV315	3-way	DN15	1/2”	4.0	2.5Mpa	1400
W8BV320	3-way	DN20	3/4”	6.3	2.5Mpa	1400
W8BV325	3-way	DN25	1”	10	2.5Mpa	1400
W8BV332	3-way	DN32	11/4”	16	2.5Mpa	1400
W8BV340	3-way	DN40	11/2”	25	2.5Mpa	1400
W8BV350	3-way	DN50	2”	40	2.5Mpa	1400

驱动器规格参数表

型号	控制方式	电源电压	扭矩(N.m)	开关时间 (s)

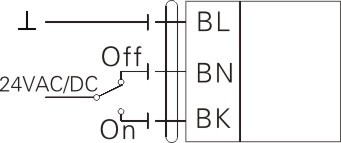

WRA3-202s	3-point&on/off	24VDC/AC	2	8
WRA3-206s	3-point&on/off	24VDC/AC	6	20
WRA3-210s	3-point&on/off	24VDC/AC	10	48

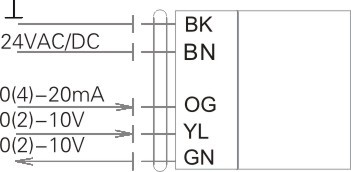

WRA3-302s	0(2)-10VDC/0(4)-20mA	24VDC/AC	2	8
WRA3-306s	0(2)-10VDC/0(4)-20mA	24VDC/AC	6	20
WRA3-310s	0(2)-10VDC/0(4)-20mA	24VDC/AC	10	48
