WRA-4212M

远传控制阀
浏览量:
1043
所属分类
电动球阀
数量
-
+
产品描述

  具有优良的截止性能、流通量大、不堵塞、压力损失小的、双位置式的总线式远传电动球阀。适合于配合家用水表使用。现实预交水费,欠费断水的功能,加强物业管理。



特点

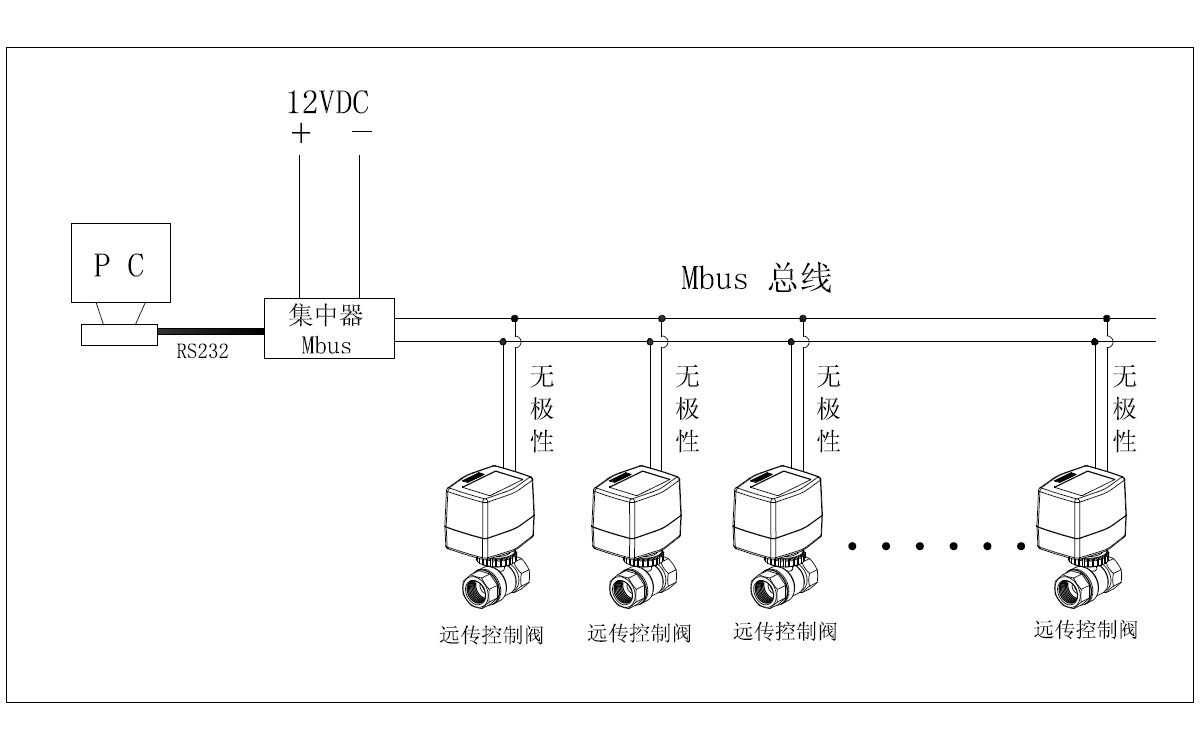

① 符合Mbus总线,无极性2线制,通过采集设备实现PC机远程控制阀门启闭;

② 增加催费力度,有效提高水费回收率,可实现预收费;

③ 由于采用12VDC电机驱动,到位自动电机断电,功率消耗低,电机工作电流不大于80MA。

④ 阀体内部采用独特的弹性双层密封结构,阀体扭矩小,无泄露,不会抱死,寿命长。

⑤ 阀轴与阀体之间采用特殊特氟隆的填料及双“O”形环,可完全密封。

⑥ 驱动器和阀体之间采用可采用内螺纹或外螺纹连接,安装方便。

⑦ 防护等级IP67.驱动器采用密封结构,电气部分不受环境潮气影响。



产品介绍

1)符合Mbus总线,无极性2线制,通过采集设备实现PC机远程控制阀门启闭;

2)增加催费力度,有效提高水费回收率,可实现预收费;

3)采用球阀,特殊隔离密封设计,IP65;



阀控特点:

1、采用2线制控制阀,无极性;具备到位检测功能;

2、具备到位检测功能;

3、堵转检测功能,堵转时自动启动报警和过流保护;

4、可以提供多种多种不同开度的开阀状态;



阀体材料

阀 体 锻造黄铜(表面镀镍)

密 封 EPDM双“O”环轴向密封;双侧PTFE+EPDM“O” 环弹性阀球密封

执行器外壳 PC+10GF



技术规格

流体温度 2~95°C(无冻结) 工 作 环 境 -15°C~+65°C。

相 对 湿 度 <90%。 环境温度 65°Cmax

开关时间 8S 阀体耐压 PN16(1.6MPa)

阀体规格 1/2”,3/4”,1” 扭矩 大于2.5Nm

防水等级 IP65



性能参数

1) 工作环境温度:-15°C~+65°C。

2) 环境相对湿度:<90%。

3) 电路部分

1.信号传输方式:符合MBUS通讯协议。

2.数据显示方式:网络远程PC端显示。

3.阀门控制上行方式:PC机(LAN局域网管理方式)。

4.接口类型:M-BUS型-接口遵循Meter-Bus通讯标准,两线制。

5.接线方式:通讯接口的两线制无需区分极性。

6.波特率:2400bps

7.通讯协议:遵循中华人民共和国城镇建设行业标准《户用计量仪表数据传输技术条件》CJ/T188-2004,兼容欧盟Mbus协议。

8、阀门功能:

阀门功能

动作时间

总线最大抽取电流(仅阀门工作时)

静态电流

扭矩(N.m)

关阀

8秒

小于30mA

小于3mA

大于2.5N.m

开阀

8秒

小于30mA

小于3mA

大于2.5N.m
